Apa yang Membuat Material Penolong Penting untuk Sistem Perpipaan?

Dalam sistem perpipaan industri, Seri Bahan Penolong bukan aksesori opsional melainkan komponen inti yang memastikan integritas penyegelan sistem, stabilitas, dan keandalan jangka panjang. Dari gasket flensa dan konektor fleksibel hingga klem pipa, nozel, dan alat kelengkapan mekanis, bahan tambahan ini berdampak langsung pada kapasitas menahan tekanan pipa, kompatibilitas media, dan siklus pemeliharaan. Menurut data praktik teknik, sekitar 80% insiden kebocoran pipa berasal dari pemilihan bahan pembantu yang tidak tepat atau pemasangan yang salah , bukan cacat pada material pipa utama itu sendiri. Oleh karena itu, konfigurasi Seri Bahan Tambahan secara ilmiah adalah langkah utama dalam memastikan pengoperasian sistem perpipaan industri yang aman dalam pemrosesan bahan kimia, pengolahan air, manufaktur farmasi, dan aplikasi terkait.

Seri Flange Gasket: Garis Pertahanan Pertama untuk Sistem Penyegelan

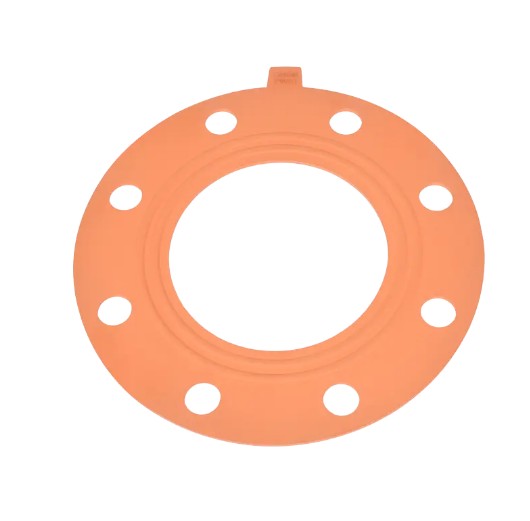

Gasket flensa adalah elemen penyegelan penting pada sambungan pipa yang mencegah kebocoran media. Tergantung pada komposisi bahan dan kondisi pengoperasian, jenis gasket flensa yang umum mencakup EPDM (Ethylene Propylene Diene Monomer), FPM (Fluorocarbon Rubber), dan gasket komposit EPDM PTFE, masing-masing cocok untuk rentang suhu dan lingkungan kimia yang berbeda.

Perbandingan Kinerja Bahan Gasket Utama

Sistem Spesifikasi dan Esensi Seleksi

Sistem spesifikasi gasket flensa mengikuti standar diameter nominal (DN), dengan spesifikasi umum termasuk DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , mencakup berbagai aplikasi dari tekanan rendah hingga tinggi. Seleksi harus fokus pada tiga dimensi berikut:

• Kompatibilitas Media: Saat membawa asam atau basa kuat, gasket komposit PTFE lebih disukai; untuk sistem air standar, gasket EPDM dapat digunakan untuk mengurangi biaya.
• Pencocokan Suhu dan Tekanan: Ketika suhu pengoperasian melebihi 150°C atau tekanan melebihi PN16, FPM atau gasket logam spiral-wound harus dipilih untuk mencegah penuaan dan kegagalan karet.
• Konfigurasi Wajah Flange: Flensa muka terangkat (RF) cocok untuk gasket datar, sedangkan flensa pria dan wanita (MFM) memerlukan penempatan gasket cincin untuk mencegah ketidaksejajaran pemasangan.

Seri Konektor Fleksibel: Komponen Utama untuk Menyerap Getaran dan Perpindahan Termal

Antara peralatan pompa dan sistem perpipaan, konektor fleksibel memiliki fungsi penting dalam menyerap getaran mekanis dan mengkompensasi ekspansi dan kontraksi termal. Konektor fleksibel bergelang PPH (Polypropylene Homopolymer), dengan ketahanan kimia yang sangat baik, telah menjadi konfigurasi standar untuk sistem perpipaan kimia.

Perbedaan Aplikasi Antara Konektor Fleksibel Konsentris dan Eksentrik

Konektor fleksibel bergelang konsentris cocok untuk sambungan garis lurus dengan diameter pipa yang sama, sehingga menyerap secara efektif perpindahan aksial 10-15mm . Sebaliknya, konektor fleksibel bergelang peredam eksentrik digunakan untuk transisi antara diameter pipa yang berbeda, dengan spesifikasi umum seperti H40×32, H50×32, H50×40, H63×32, H63×40 , mempertahankan fungsionalitas buffering yang fleksibel sambil mencapai transisi diameter.

Keuntungan Teknis Konektor Fleksibel PPH

• Ketahanan Korosi Kimia: Bahan PPH dapat menahan sebagian besar media kimia dalam kisaran pH 1-14, cocok untuk pengawetan, pelapisan listrik, pengolahan limbah, dan lingkungan yang sangat korosif lainnya.
• Kinerja Suhu: Suhu pengoperasian berkelanjutan hingga 100°C, dengan toleransi jangka pendek hingga 110°C, memenuhi persyaratan pengangkutan cairan panas industri secara umum.
• Kekuatan Mekanik: Kekuatan tarik 25MPa dan kekuatan luluh 22MPa, memastikan tidak ada pecah atau deformasi dalam pengujian hidrostatik pada 1,5 kali tekanan terukur.
• Kehidupan Pelayanan: Dalam kondisi pengoperasian standar, konektor fleksibel PPH dirancang untuk masa pakai lebih dari 50 tahun, sehingga mengurangi frekuensi pemeliharaan sistem secara signifikan.

Seri Klem Pipa dan Perlengkapan Mekanis: Dukungan Mendasar untuk Perbaikan Saluran Pipa dan Pemeliharaan Peralatan

Klem pipa adalah elemen pengikat yang sangat diperlukan dalam pemasangan pipa, berfungsi untuk membatasi perpindahan pipa, mendistribusikan gaya pendukung secara merata, dan mencegah goyangan pipa akibat benturan fluida. Klem pipa PPH memiliki ketahanan kimia yang sama dengan badan pipa itu sendiri, sehingga menghindari masalah korosi elektrokimia yang biasa terlihat pada klem logam.

Spesifikasi Penjepit Pipa dan Kapasitas Penahan Beban

Seri penjepit pipa mencakup rentang diameter penuh mulai dari DN15 (D20) hingga DN50 (D63) , menampilkan struktur snap-on atau pengencang baut. Mengambil penjepit pipa DN32 sebagai contoh, kapasitas menahan beban standarnya tidak kurang dari 500N , mampu menahan gaya tumbukan dinamis yang dihasilkan ketika kecepatan aliran fluida internal mencapai 4,5m/s. Dalam skenario pemasangan paralel pipa multi-lapisan, strategi pengaturan berlapis direkomendasikan, dengan jarak antar lapisan dipertahankan pada ≥150mm untuk memudahkan operasi pemeliharaan.

Nilai Fungsional Perlengkapan Mekanik

Gagang tarik dan perlengkapan seri engsel terutama digunakan untuk mekanisme pembukaan pada penutup peralatan dan penutup port inspeksi. Engsel tugas berat, terbuat dari PP yang diperkuat serat kaca, menawarkan kapasitas dukung beban satu unit sebesar 80-120kg , cocok untuk aplikasi yang sering dibuka/ditutup seperti peralatan filtrasi besar dan lubang got reaktor. Engsel kecil cocok untuk skenario beban ringan seperti kotak instrumen dan lemari kontrol, dengan jarak lubang pemasangan standar 25mm×40mm , kompatibel dengan dimensi potongan lembaran logam standar.

Seri Spiral Nozzle: Elemen Inti untuk Transfer dan Distribusi Massa yang Efisien

Nozel spiral mengubah cairan menjadi semprotan kerucut berongga atau kerucut padat melalui struktur pemandu aliran spiral yang unik, banyak digunakan dalam penggosokan gas, pendinginan, sistem sprinkler proteksi kebakaran, dan menara reaksi kimia. Karakteristik mereka yang paling menonjol adalah kemampuan anti-penyumbatan yang luar biasa , dengan diameter saluran aliran hingga 3 kali diameter saluran keluar nosel, sehingga cocok untuk sistem sirkulasi air yang mengandung partikel tersuspensi.

Sistem Parameter Teknis untuk Nozel Spiral

Pencocokan Bahan Nozzle dan Kondisi Pengoperasian

Badan nosel spiral biasanya terbuat dari PPH atau polipropilen yang diperkuat serat kaca, dengan sisipan keramik atau baja tahan karat 316L untuk inti nosel. Dalam sistem desulfurisasi gas buang (FGD), dimana kandungan padatan bubur mencapai 15%-20% , nozel spiral aliran penuh yang diameternya tidak diperkecil harus dipilih, memastikan diameter saluran minimum ≥15mm. Dalam sistem air ultra murni semikonduktor, nozel PTFE diperlukan untuk memastikan kandungan ion yang dapat diekstraksi tetap di bawah 0,1ppb .

Seri Perlengkapan Berwarna: Solusi Praktis untuk Manajemen Identifikasi dan Visualisasi Sistem

Alat kelengkapan pipa berwarna menggunakan warna berbeda untuk membedakan jenis media atau aliran proses, yang berfungsi sebagai cara efektif untuk meningkatkan efisiensi manajemen sistem perpipaan. Dalam instalasi industri besar, kode warna standar dapat mempersingkat waktu respons pemeliharaan 30%-40% dan secara signifikan mengurangi risiko kesalahan pengoperasian.

Standar Pengkodean Warna Industri yang Direkomendasikan

• Hijau: Proses air pendingin, sistem sirkulasi air
• Biru: Udara terkompresi, sistem udara instrumen
• Kuning: Pengiriman bahan kimia, saluran pipa media asam dan alkali
• Merah: Air proteksi kebakaran, sistem uap suhu tinggi
• Abu-abu/Hitam: Drainase, sistem pengolahan gas buang
• Putih/Transparan: Air ultra murni, media food grade

Bahan dasar alat kelengkapan berwarna tetap PPH standar, dengan warna dimasukkan ke dalam lapisan permukaan melalui proses co-ekstrusi atau pencetakan injeksi, biasanya pada ketebalan 0,5-1,0 mm , tanpa mempengaruhi kekuatan bodi fitting atau ketahanan terhadap bahan kimia. Perlu dicatat bahwa di area dengan paparan sinar UV luar ruangan yang kuat, masterbatch warna yang distabilkan UV harus dipilih untuk mencegah pemudaran warna yang dapat mengganggu efektivitas identifikasi.

Integrasi Sistem dan Strategi Seleksi

Pemilihan Seri Bahan Penolong tidak boleh dilakukan secara terpisah namun dirancang dengan koordinasi dengan sistem perpipaan utama. Berikut ini adalah strategi seleksi yang terbukti dari praktik teknik:

Metode Analisis Biaya Siklus Hidup Total

Saat membandingkan solusi bahan pembantu, perhatian tidak boleh terbatas pada biaya pengadaan awal saja; total biaya siklus hidup (LCC) harus dihitung. Mengambil contoh pipa kimia DN50, meskipun biaya awal gasket komposit EPDM PTFE adalah sekitar 40% lebih tinggi dibandingkan gasket EPDM standar, dalam kondisi pengoperasian yang sangat korosif, siklus penggantiannya diperpanjang dari 6 bulan hingga lebih dari 3 tahun, sehingga mengurangi biaya perawatan komprehensif hingga lebih dari 60% .

Verifikasi Matriks Kompatibilitas

Menetapkan matriks kompatibilitas media-materi merupakan langkah penting dalam menghindari kesalahan pemilihan. Misalnya, saat membawa pemutih yang mengandung klorin (konsentrasi natrium hipoklorit >10%), gasket EPDM mengalami penuaan dan keretakan yang cepat, sehingga memerlukan bahan PTFE atau FPM sebagai gantinya. Dalam sistem air panas di atas 80°C, laju set kompresi FPM (<15%) secara signifikan lebih unggul daripada EPDM (>25%), memastikan keandalan penyegelan jangka panjang.

Standardisasi dan Optimasi Inventaris

Direkomendasikan untuk menstandarkan spesifikasi bahan pembantu menjadi empat diameter dasar— DN15, DN25, DN50, DN100 —mencakup lebih dari 80% skenario aplikasi. Dengan mengurangi variasi spesifikasi, biaya persediaan suku cadang dapat diturunkan 35%-50% , sekaligus mempersingkat waktu mobilisasi material selama perbaikan darurat. Untuk persyaratan non-standar dalam kondisi pengoperasian khusus, disarankan untuk mencadangkan a 10%-15% rasio penyesuaian untuk memastikan fleksibilitas dalam desain sistem.
