Panduan Tee 4 Arah: Perlengkapan Silang PPH, PPN & PVDF, Spesifikasi & Pilihan untuk Perpipaan Industri

Seorang insinyur jalur pelapisan menggambarkan masalahnya dengan jelas: header distribusi utama membentang di sepanjang dinding, dan empat tetesan semprotan perlu disalurkan dari tempat yang sama, dua ke kiri dan dua ke kanan, pada ketinggian yang sama. Anda dapat membuat simpul tersebut dari dua tee dan kopling, menggandakan lasan dan titik kebocoran, atau Anda dapat melakukannya dengan satu fitting: tee 4 arah, juga dijual sebagai fitting silang atau empat arah yang sama, fitting cabang berbentuk plus yang empat bukaan berukuran sama memungkinkan dua garis bersilangan dan bercabang pada satu sambungan yang menyatu.

Bagi pembeli perpipaan PPH, PPN dan PVDF, jawaban singkatnya adalah: jumlah sambungan potong silang yang ditentukan dengan benar, menghemat waktu pemasangan dan menjaga aliran cabang tetap simetris, namun juga memusatkan empat pengelasan, dan empat potensi kesalahan, dalam satu simpul. Cocokkan material, kelas tekanan, dan metode pengelasan dengan benar, dan ini adalah solusi cabang paling rapi yang tersedia. Inilah cara melakukan hal itu.

Apa Sebenarnya Tee 4 Arah Itu?

Tee 4 arah adalah fitting berbentuk salib dengan empat outlet: sumbu lari lurus ditambah sepasang cabang kedua pada sudut 90 derajat. Jika keempat bukaan memiliki diameter yang sama, maka itu adalah salib yang sama; jika satu atau lebih cabang lebih kecil, maka menjadi persilangan pereduksi. Dalam kosakata tumbuhan, istilah cross tee, four-way fitting, dan equal cross semuanya menggambarkan tubuh yang sama.

Secara fungsional, ini adalah tee dengan cabang kedua. Tee standar memberi Anda satu kali lepas landas dari tee utama; persilangan memberi Anda dua lepas landas yang berlawanan pada titik yang sama, yang penting di mana pun aliran harus terbagi secara simetris atau di mana dua layanan harus bersilangan tanpa menumpuk alat kelengkapan secara vertikal. Tentukan satu saat Anda membutuhkan:

  • Manifold distribusi memberi semprotan, tetesan, atau garis sampel ke kedua sisi saluran utama.
  • Dua garis proses berpotongan pada ketinggian yang sama, menghemat siku dan ruang vertikal.
  • Pembagian aliran simetris menjadi dua rangkaian proses paralel.
  • Ventilasi, saluran pembuangan, atau instrumentasi lepas landas di kedua sisi lintasan.

Perlengkapan cabang berada di dalam logika yang lebih luas dalam menyampaikan, menghubungkan, dan mengendalikan media; gambaran umum kami tentang fungsi utama alat kelengkapan pipa plastik mencakup gambaran yang lebih besar itu.

Tee 4 Arah vs. Tee Standar: Tempat Outlet Keempat Membayar

Tanda silang selalu bisa diganti dengan tee di atas kertas. Pada tahap pembelian dan pemasangan, trade-offnya terlihat seperti ini:

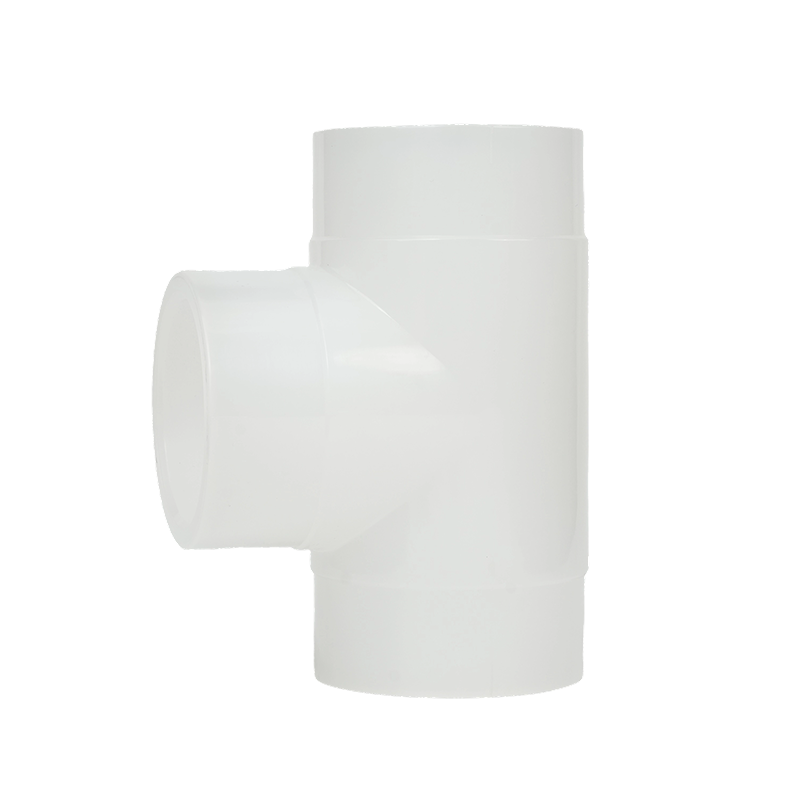

Perbedaan utama antara tee 4 arah (equal cross) dan tee standar yang sama dalam sistem perpipaan plastik yang dilas
Titik perbandingan Tee standar yang setara Tee 4 arah (silang sama)
Bukaan Tiga: lari ditambah satu cabang 90° Empat: lari ditambah dua cabang 90° yang berlawanan
Sambungan menyatu per simpul Tiga Empat
Memberi makan dua cabang yang berlawanan Dua tee ditambah potongan kopling atau spool Satu pemasangan, satu urutan pengelasan
Titik kebocoran pada node Lebih banyak sambungan yang harus dipantau Lebih sedikit sendi dalam satu tubuh yang kompak
Peran alami Lepas landas tunggal yang sederhana Manifold, persilangan dan pemisahan simetris

Aturan kerja dari praktik pemasangan: pilih salib ketika kedua cabang membawa tugas nyata. Jika stopkontak kedua mungkin hanya masa depan, pasangkan tee dan buat tetap sederhana, atau ambil tanda silang dan tutup stopkontak cadangan dengan tutup pipa fusi soket dari bahan dan kelas yang sama.

Pilihan Bahan: β-PPH, PPN dan PVDF

Pemilihan bahan menentukan kompatibilitas bahan kimia dan anggaran. Tiga termoplastik di balik program pemasangan ini berperilaku sangat berbeda dalam pelayanan:

  • β-PPH (homopolimer polipropilena berinti beta): pekerja keras untuk proses kimia dan air industri. Nukleasi beta menyempurnakan struktur kristal untuk menghasilkan kekuatan benturan dan perilaku tekanan jangka panjang yang lebih baik dibandingkan PP-H standar, dengan ketahanan yang luas terhadap larutan asam, basa, dan garam pada suhu media yang biasanya mencapai sekitar 95 °C, dan dapat mengalami penurunan daya.
  • PPN: kualitas polipropilen alami dengan ketahanan kimia yang sama luasnya; seri pipa terdaftar hingga 6 MPa, yang penting bila jalur utama beroperasi pada kelas yang lebih tinggi.
  • PVDF: fluoropolimer untuk bahan kimia dengan kemurnian tinggi dan agresif, termasuk halogen, asam kuat, dan air ultra murni, dengan kemampuan suhu jauh di atas polipropilena. Rumah alaminya adalah proses basah semikonduktor, tugas farmasi dan bahan kimia halus.

Segel termasuk dalam keputusan yang sama: sambungan gaya gabungan dalam seri ini ditawarkan dengan elastomer EPDM atau FPM, jadi beri nama segel tersebut bersama dengan bahan bodinya, bukan sebagai tambahan. Untuk pabrik kimia umum dan tugas pengolahan air, pilihan defaultnya adalah persilangan PPH yang setara dari seri fusi soket 1,6 MPa:

β-PPH Equal Cross Socket Fusion Fitting 1.6 MPa Fitting Fusi Soket Silang Setara β-PPH 1,6 MPa Untuk pabrik kimia umum dan tugas pengolahan air, persilangan setara PPH dari seri fusi soket 1,6 MPa ini adalah pilihan default. Opsi segel EPDM atau FPM pada sambungan serikat memungkinkan Anda menentukan elastomer bersama dengan material bodi. Lihat Produk →

Tingkatkan ke PVDF ketika saluran membawa media pengoksidasi, menjadi panas atau menuntut kemurnian, dan konfirmasikan peringkat seri terhadap kondisi proses Anda yang sebenarnya.

Peringkat Tekanan dan Penurunan Suhu

Kelas tekanan dikutip untuk air pada 20 °C. Seri pemasangan dalam program ini terdaftar pada 1,0 MPa dan 1,6 MPa, sedangkan katalog pipa mencakup kelas yang lebih tinggi di PPN dan PVDF. Ingatlah bahwa suatu sistem hanya akan sekuat komponen terlemahnya: jika pipa mempunyai nilai 1,6 MPa dan salib 1,0 MPa, simpul akan menentukan batas atas.

pipa PPH perlengkapan PPH pipa PPN perlengkapan PPN pipa PVDF Perlengkapan PVDF 1,6 MPa 1,6 MPa 6,0 MPa 1,6 MPa 6,0 MPa 1,6 MPa 0 2 4 6 MPa
Seri pipa (kelas tertinggi yang terdaftar) Seri pemasangan (kelas tertinggi yang terdaftar)
Kelas tekanan tertinggi per seri produk sebagaimana tercantum dalam katalog pabrikan.

Suhu kemudian mengurangi kapasitas. Sebagai gambaran perencanaan, sistem PP-H menghasilkan sekitar 60 persen tekanan nominal pada 60 °C dan sekitar setengahnya pada 80 °C; Faktor pastinya bergantung pada kadar dan standar resin, jadi perlakukan kurva di bawah ini sebagai indikatif dan konfirmasikan nilai akhir berdasarkan tabel pemasok.

1.00 0.72 0.60 0.50 0.40 1.0 0.8 0.6 0.4 20 40 60 80 100 Suhu sedang (°C) Faktor tekanan relatif
Faktor penurunan PP-H (indikatif)
Penurunan rating indikatif versus rating 20 °C; konfirmasi terhadap standar yang berlaku dan data pemasok.

Ada dua kebiasaan yang mencegah sebagian besar kejutan di sini: membeli pipa, alat kelengkapan, dan katup sebagai satu sistem yang cocok daripada mencampur seri dengan logika peringkat yang berbeda, dan membuat tabel tekanan-suhu secara tertulis sebelum menutup saluran mana pun yang panas.

Metode Penyambungan dan Disiplin Pengelasan

Persilangan disambung seperti pemasangan apa pun dalam seri: fusi soket lelehan panas pada diameter kecil dan menengah, atau gaya las butt soket pendek dan panjang yang sesuai dengan dimensi seri tertentu, dengan adaptor bergelang dan penyatuan yang disediakan untuk titik-titik yang memerlukan kemudahan servis. Empat las yang berkumpul pada satu simpul menaikkan taruhannya, jadi urutkan pekerjaannya:

  1. Potong ujung pipa menjadi persegi, deburr, dan periksa ovalitasnya sebelum dipanaskan.
  2. Keringkan simpul lengkapnya dan tandai orientasi keempat kakinya; setelah sambungan soket mendingin, fitting tidak dapat diputar.
  3. Panaskan pipa dan fitting pada cetakan yang benar pada suhu pemanas yang ditentukan (sekitar 260 °C untuk sistem PP) dan patuhi waktu pemanasan dan pendinginan untuk diameternya.
  4. Gabung tanpa memutar, lalu pastikan bidang silang terpasang dengan benar di kedua sumbu sebelum sambungan dipasang.
  5. Dukung setiap kaki secara terpisah dan biarkan simpul menjadi dingin sepenuhnya sebelum uji tekanan.
β-PPH Equal Cross Short Butt-Weld Fitting β-PPH Pemasangan Las Butt Pendek Silang Sama Digabung dengan gaya las butt soket pendek atau diperpanjang, persilangan ini menyatukan empat las pada satu titik. Urutan pekerjaan yang cermat dan perhatian pada kekakuan fitting yang lebih tinggi membantu mengatur pergerakan termal dan mendukung penempatan. Lihat Produk →

Perhatikan juga kekakuannya: simpulnya lebih kaku daripada pipa di sekitarnya, jadi izinkan adanya pergerakan termal di kaki-kaki dan tempatkan penyangga di dekat fitting daripada menggantungkan header atau katup dari stopkontak cabang.

Setara atau Mengurangi: Mengukur Salib

Persilangan yang sama membuat keempat bukaan pada diameter run dan aritmatika aliran tetap sederhana. Persilangan pereduksi menyusutkan satu pasang cabang di dalam badan yang sama, sehingga Anda tidak memerlukan peredam terpisah yang dilas ke dalam tee, yang berguna ketika lepas landas kecil memberi makan titik dosis atau instrumen dari sumber utama yang lebih besar. Ukuran cabang untuk kecepatan, bukan hanya kenyamanan: terlalu kecil menghambat lepas landas, terlalu besar menambah biaya dan volume mati.

β-PPH Reducing Cross Socket Fusion Fitting 1.6 MPa Fitting Fusi Silang Soket Pengurang β-PPH 1,6 MPa Persilangan pereduksi ini menyusutkan satu pasangan cabang dalam satu badan, menghindari peredam terpisah yang dilas menjadi tee. Ini cocok untuk titik dosis pengumpan lepas landas kecil atau instrumen dari saluran utama yang lebih besar, dengan ukuran cabang yang dipilih untuk kecepatan. Lihat Produk →

Kombinasi yang tidak tercakup dalam persilangan pereduksi standar diselesaikan di meja kerja: persilangan yang sama ditambah garis pereduksi menutupi sisanya, dan keduanya merupakan item katalog stok.

Dimana Tee 4 Arah Mendapatkan Tempatnya

  • Garis pelapisan dan perawatan permukaan, tempat header semprotan dan bilas bercabang di kedua arah.
  • Selip transfer bahan kimia dengan sambungan umpan dan balik simetris.
  • Scrubber dan kereta pengolahan air mendistribusikan aliran ke tahap paralel.
  • Loop semikonduktor dan farmasi dengan kemurnian tinggi yang dibangun di PVDF.
  • Sistem budidaya dan kelautan mengirimkan air laut ke beberapa tangki.

Benang merahnya adalah layanan bebas korosi: plastik membawa media agresif atau sarat garam tanpa kegagalan lapisan atau karat pada simpulnya, dan menjaga cairan bebas dari kontaminasi logam dalam tugas yang sangat kritis terhadap kemurnian.

Pertanyaan yang Sering Diajukan

Apakah tee 4 arah sama dengan cross?

Ya. Cross, four-way fitting, cross tee, dan 4 way tee semuanya menggambarkan bodi berbentuk plus yang sama. Sama berarti keempat bukaan memiliki diameter yang sama; mengurangi berarti satu atau lebih cabang lebih kecil.

Bisakah stopkontak yang tidak terpakai ditutup sehingga fitting berfungsi sebagai tee?

Ya. Tutup pipa fusi soket dengan bahan dan kelas tekanan yang sama menutup cabang cadangan dengan rapi, yang merupakan cara umum untuk membangun lepas landas di masa mendatang.

Berapa tekanan yang dapat diterima oleh salib setara PPH?

Peringkat seri berjalan pada 1,0 MPa dan 1,6 MPa untuk air pada suhu 20 °C, turun seiring kenaikan suhu. Selalu ukur node dari komponen dengan rating terendah saat dijalankan dan terapkan penurunan suhu.

Bahan mana yang cocok untuk air laut atau air deionisasi?

Untuk tugas air laut dan budidaya perikanan, β-PPH menawarkan keseimbangan terbaik antara biaya dan ketahanan. Untuk air deionisasi atau air ultra murni, dan untuk bahan kimia agresif panas, tentukan PVDF.

Salah satu produsen menjaga agar seluruh node tetap cocok: sejak tahun 2008, basis produksi di Dongtai, Jiangsu telah memproduksi senyawa bahan baku, pipa dan fitting β-PPH, PPN dan PVDF, serta katup yang menyertainya, dengan kelas tekanan dan gaya pengelasan yang terkoordinasi di seluruh rentang. Kirimkan sketsa garis atau kelas diameter dan tekanan yang Anda perlukan, dan tim akan mengonfirmasi persamaan atau pengurangan salib yang tepat untuk sistem Anda melalui halaman kontak .
