Hubungan antara diameter pipa, laju aliran, laju aliran, tekanan

Pertama-tama, laju aliran = laju aliran ×diameter dalam pipa× diameter dalam pipa ×π± 4; jadi laju aliran dan laju aliran pada dasarnya dapat mengetahui parameter lain dengan mengetahuinya.

Tetapi jika diameter pipa D dan tekanan di dalam pipa P diketahui, apakah laju alirannya dapat dihitung?

Jawabannya adalah: Anda belum bisa mengetahui laju aliran dan laju aliran fluida di dalam pipa. Bayangkan ada sebuah katup di ujung pipa, dan ketika ditutup, ada tekanan P di dalam pipa, dan laju aliran di dalam pipa adalah nol.

Jadi, laju aliran di dalam tabung tidak ditentukan oleh tekanan di dalam tabung, tetapi oleh kemiringan ke bawah tekanan di dalam tabung sepanjang perjalanannya. Jadi pastikan untuk menyatakan panjang pipa dan berapa perbedaan tekanan di kedua ujung pipa untuk mengetahui laju aliran dan laju aliran pipa.

Jika hubungan antara tekanan dan aliran dalam suatu pipa berbanding lurus dari sudut pandang analisis kualitatif, yaitu semakin besar tekanan maka semakin besar pula alirannya. Laju aliran sama dengan laju aliran dikalikan penampang. Untuk setiap bagian pipa, tekanan datang hanya dari satu ujung, artinya arah tekanannya satu arah, dan bila saluran keluarnya ditutup searah tekanan (katup tertutup), fluida di dalam pipa berada dalam keadaan terlarang. Setelah saluran keluar terbuka, laju alirannya ditentukan oleh tekanan di dalam pipa.

Untuk analisis kuantitatif, dimungkinkan untuk memasang manometer, pengukur aliran, atau mengukur kapasitas aliran melalui eksperimen model hidrolik. Untuk tekanan aliran pipa juga dapat diperoleh dengan perhitungan, dan langkah perhitungannya adalah sebagai berikut :

1. Hitung resistivitas S pipa. Jika itu adalah pipa besi tuang atau pipa baja tua, Anda dapat menggunakan rumus Shevelev untuk menghitung resistansi spesifik pipa s=0.001736/d^5.3 atau gunakan s=10.3n2/d^5.33 untuk menghitung, atau periksa tabel yang relevan;

2. Tentukan perbedaan head H=P/(ρg) antara kedua ujung pipa. Jika ada penurunan horizontal h (artinya ujung awal pipa lebih tinggi h dari ujungnya), maka H=P/(ρg) h

Dalam rumus: H: dalam m; P: adalah perbedaan tekanan pada kedua ujung pipa (bukan tekanan pada bagian tertentu), P dalam Pa;

3. Hitung laju aliran Q: Q = (H/sL)^(1/2)

4, laju aliran V=4Q/(3,1416 * d^2)

Dimana: Q —— laju aliran, dalam m^3/s;

H —— Perbedaan antara tinggi air pada awal dan akhir pipa, dalam m;

L —— panjang dari awal sampai akhir pipa, dalam m.

Catatan: Baris paling atas adalah kecepatan aliran

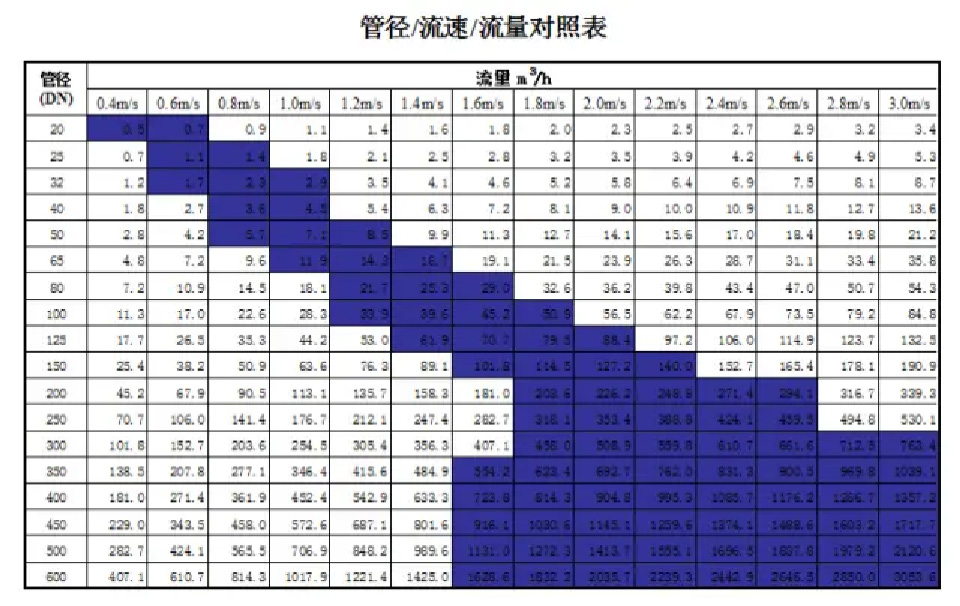

Bagian besar data di tengah tabel di atas adalah lalu lintas

Baris paling kiri adalah diameter nominal pipa air

Pertanyaan: Yang mana yang harus saya pilih dengan laju aliran yang begitu banyak?

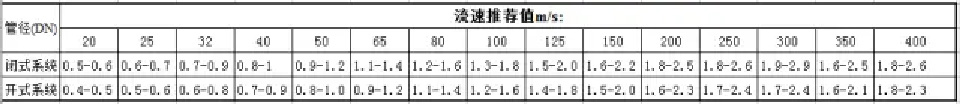

Jangan buru-buru... Perhatikan tabel di bawah ini (ada perbedaan antara sistem terbuka dan sistem tertutup)
