Media Apa yang Mengalir Melalui Ball Valve?

Jenis Media Umum yang Dibawa oleh Katup Bola

Katup bola berada di tengah-tengah sebagian besar produk perpipaan karena seperempat putaran menghasilkan penutupan yang rapat dan resistansi rendah, apa pun yang ada di dalam pipa. Dalam praktiknya, media yang melewatinya termasuk dalam beberapa kategori yang berulang di seluruh pabrik industri.

• Air proses dan air olahan — sirkuit pendingin, saluran bilas, dan air utilitas umum di pabrik.
• Asam dan basa — asam klorida, asam sulfat, natrium hidroksida, dan reagen serupa yang digunakan dalam pengolahan logam, pelapisan listrik, dan sintesis kimia.
• Pelarut dan bahan kimia organik — pengencer, alkohol, dan pelarut proses yang ditemukan dalam produksi farmasi dan biokimia.
• Udara terkompresi dan gas inert — jalur kontrol pneumatik dan sistem pembersihan nitrogen.
• Cairan dengan kemurnian tinggi — air ultra murni dan bahan kimia etsa yang digunakan dalam pembuatan semikonduktor dan panel surya, dimana kontaminasi jejak tidak dapat diterima.
• Air laut dan cairan laut — pipa akuarium, kelautan, dan desalinasi yang memerlukan ketahanan kuat terhadap garam dan biofouling.

Bagaimana Bahan Tubuh Menentukan Kompatibilitas Media

Plastik yang digunakan untuk badan katup dan dudukannya merupakan faktor terbesar dalam menentukan media mana yang dapat dibawa dengan aman oleh katup bola. Perlengkapan logam menimbulkan korosi atau pelepasan ion ke dalam aliran proses yang sensitif, itulah sebabnya pipa plastik dan komponen katup plastik adalah pilihan default untuk jalur yang mengandung banyak bahan kimia atau dengan kemurnian tinggi. Tabel di bawah menguraikan kesesuaian umum antara materi dan media.

Di luar resin dasar, bahan segel seperti EPDM, FPM, atau PTFE disesuaikan dengan media yang sama, karena badan katup yang dinilai mengandung bahan kimia hanya sama bagusnya dengan paking yang menyegelnya. Jiangsu Leiting Precision New Materials, yang memasok katup bola OEM untuk panel surya, semikonduktor, bahan kimia, pembuatan besi, dan jaringan pipa farmasi, mendokumentasikan lembar data material untuk setiap katup sehingga kombinasi resin dan segel dapat diperiksa terhadap media pengoperasian sebelum pemasangan.

Seri Produk Ball Valve

Konfigurasi penyatuan manual, elektrik, pneumatik, tunggal, dan ganda mencakup sebagian besar kebutuhan penanganan media pada pipa kimia, semikonduktor, dan pengolahan air.

Katup Bola Serikat Ganda Beta-PPH

petunjuk

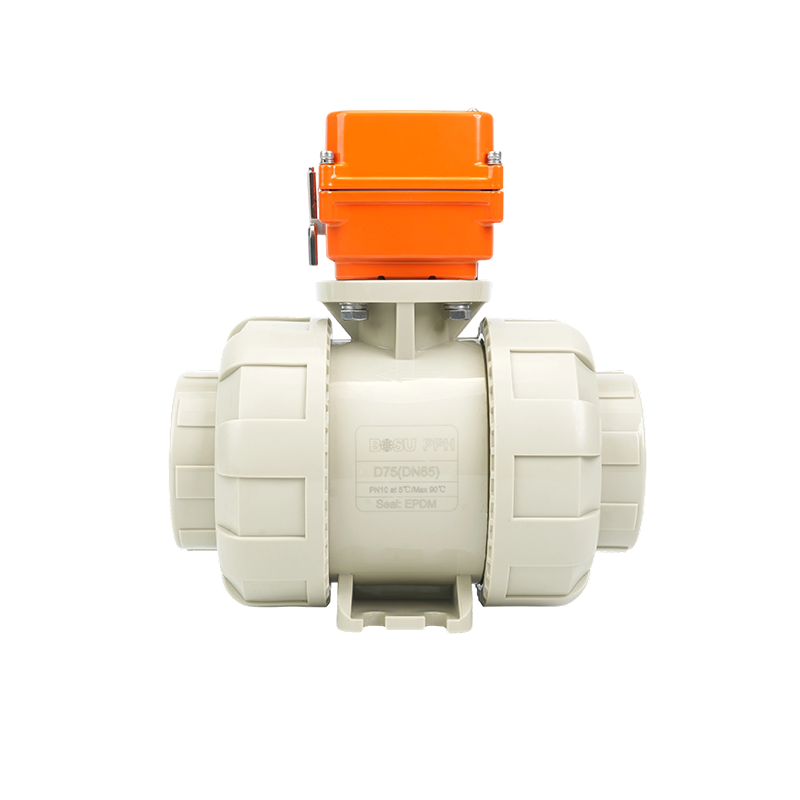

Katup Bola Serikat Ganda Listrik Beta-PPH

Listrik

Katup Bola Persatuan Ganda Pneumatik Beta-PPH

Pneumatik

Katup Bola Bergelang Beta-PPH

Bergelang

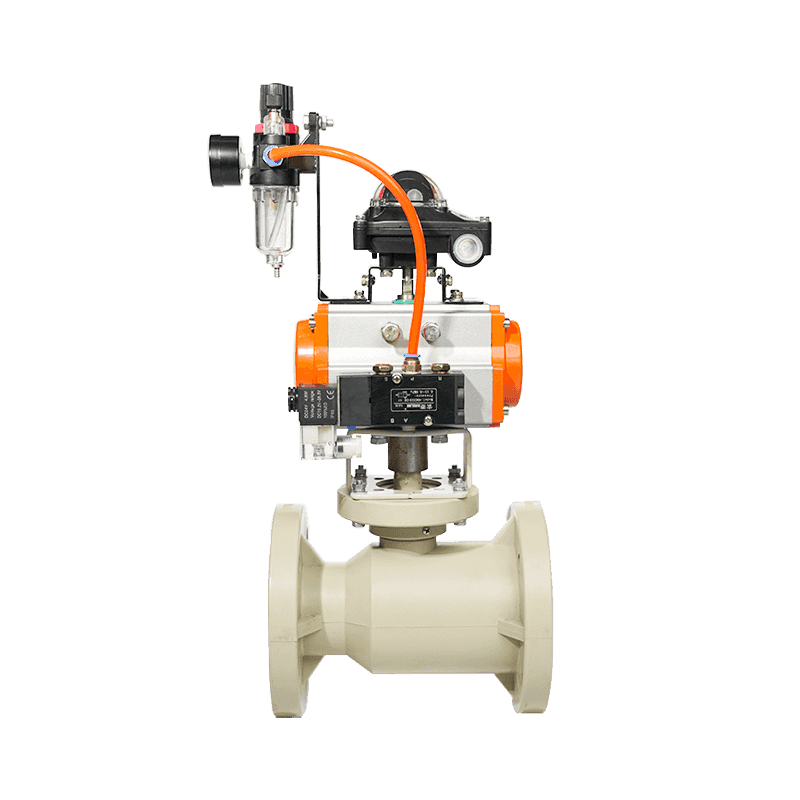

Katup Bola Bergelang Pneumatik Tunggal/Ganda

Tunggal atau Ganda

Desain Struktural dan Pengaruhnya terhadap Aliran Media

Struktur katup mengubah seberapa baik media tertentu bergerak melalui sistem, bukan hanya bahan pembuat bodinya. Beberapa ciri struktural paling penting ketika media bersifat agresif, kental, atau memerlukan kontrol aliran yang ketat.

• Bola dengan lubang penuh versus bola dengan lubang kecil — desain lubang penuh menjaga saluran internal tetap sama dengan diameter pipa, sehingga menurunkan penurunan tekanan untuk bahan kimia kental dan slurry.
• Persatuan ganda berakhir — biarkan katup dilepas dari saluran tanpa memotong pipa, berguna bila media meninggalkan residu atau kerak yang memerlukan pembersihan berkala.
• Metode aktuasi — pegangan manual sesuai dengan penghentian frekuensi rendah, sedangkan aktuator listrik atau pneumatik mendukung takaran otomatis dan siklus berulang untuk media proses berkelanjutan.
• Koneksi bergelang — memberikan sambungan yang lebih kaku untuk saluran berdiameter lebih besar dan bertekanan lebih tinggi yang membawa cairan korosif atau panas.

Mencocokkan Ball Valve dengan Media Anda

Memilih katup yang tepat untuk media tertentu memerlukan empat pemeriksaan yang biasanya dilakukan oleh teknisi pabrik sebelum menentukan katup untuk produk perpipaan baru.

1. 01
   Identifikasi kimia media. Pastikan konsentrasi, suhu, dan apakah cairan tersebut teroksidasi, sarat partikulat, atau tingkat kemurnian tinggi.
2. 02
   Periksa kembali bagan resin. Bandingkan media dengan data resistensi PP-H, PPN, atau PVDF daripada mengandalkan asumsi umum.
3. 03
   Konfirmasikan kompatibilitas segel. Kursi dan cincin-O sering rusak sebelum badan katup rusak, jadi cocokkan EPDM, FPM, atau PTFE dengan media yang sama.
4. 04
   Validasi tekanan dan siklus hidup. Periksa peringkat tekanan nominal (PN) terhadap tekanan saluran, dan pilih aktuasi manual, elektrik, atau pneumatik berdasarkan frekuensi siklus.

Industri dan Aplikasi Khas

Karena sistem katup plastik menghindari masalah korosi dan pencucian ion yang umum terjadi pada alat kelengkapan logam, katup bola yang dibuat dari PP-H, PPN, dan PVDF muncul di berbagai macam perpipaan industri.
